Einleitung
Transformatorenöl, auch als Trafoöl bezeichnet, wird in vielen Leistungstransformatoren als Isolier- und Kühlmedium eingesetzt. Es ermöglicht den sicheren Betrieb elektrischer Anlagen unter hoher Last und trägt zur Wärmeableitung sowie zur elektrischen Isolation bei. Gleichzeitig stellt es jedoch eine erhebliche Brandlast dar, da es unter bestimmten Bedingungen entzündlich ist und im Brandfall intensive und schwer kontrollierbare Feuer entwickeln kann.
Ein systematisches Brandschutzkonzept ist daher entscheidend, um Risiken frühzeitig zu erkennen und wirksam einzudämmen.
Schritt 1: Eigenschaften und Risiken von Trafoöl verstehen
Der erste Schritt im Brandschutz besteht darin, die grundlegenden Eigenschaften von Transformatorenöl zu kennen.
Wichtige Risiken sind:
- Entzündbarkeit bei hohen Temperaturen
- Bildung brennbarer Dämpfe bei Leckagen
- Hohe Brandintensität bei offenen Ölbränden
- Umweltgefährdung bei Austritt
- Verstärkung von Bränden durch große Ölvolumen
Insbesondere bei älteren Anlagen oder beschädigten Transformatoren steigt das Risiko eines Ölbrandes deutlich an.
Schritt 2: Gefahrenquellen im Transformator identifizieren
Ölbrände entstehen häufig nicht durch das Öl selbst, sondern durch elektrische oder mechanische Defekte im Transformator.
Typische Ursachen sind:
- Kurzschlüsse im Inneren des Transformators
- Störlichtbögen
- Überhitzung von Wicklungen
- Isolationsversagen
- Materialermüdung
- Undichtigkeiten im Tank
- Wartungsmängel
Eine regelmäßige Zustandsbewertung ist entscheidend, um diese Risiken frühzeitig zu erkennen. Brandschutz Trafoöl beschreibt Maßnahmen zum sicheren Umgang mit Transformatorenöl, wie sie auf der Seite im Rahmen von Brandschutzsystemen dargestellt werden.
Schritt 3: Frühzeitige Überwachung sicherstellen
Eine kontinuierliche Überwachung des Transformatorbetriebs ist eine zentrale Präventionsmaßnahme.
Geeignete Überwachungssysteme sind:
- Temperaturüberwachung des Öls
- Drucksensoren im Transformatorgehäuse
- Gasanalysesysteme zur Erkennung von Zersetzungsprodukten
- Elektrische Zustandsüberwachung
- Online-Diagnosesysteme
Diese Systeme ermöglichen es, kritische Zustände frühzeitig zu erkennen, bevor es zu einem Brand kommt.
Schritt 4: Leckagen und Austritt von Trafoöl verhindern
Ein wichtiger Bestandteil des Brandschutzes ist die Vermeidung von Ölverlusten.
Maßnahmen umfassen:
- Regelmäßige Dichtheitsprüfungen
- Kontrolle von Ventilen und Anschlüssen
- Wartung der Transformatorgehäuse
- Einsatz hochwertiger Dichtungssysteme
- Überwachung von Auffangsystemen
Bereits kleine Leckagen können in Kombination mit elektrischen Fehlern zu gefährlichen Situationen führen.
Schritt 5: Ölauffang- und Rückhaltesysteme installieren
Für den Fall eines Austritts müssen geeignete Rückhaltesysteme vorhanden sein.
Dazu gehören:
- Ölauffangwannen unter Transformatoren
- Abgedichtete Aufstellflächen
- Separierte Entwässerungssysteme
- Rückhaltebecken für größere Ölvolumen
- Umweltabsichernde Barrieren
Diese Systeme verhindern die unkontrollierte Ausbreitung von brennendem oder kontaminiertem Öl.
Schritt 6: Brandfrüherkennung implementieren
Eine schnelle Erkennung von Brandereignissen ist entscheidend für die Schadensbegrenzung.
Zum Einsatz kommen:
- Rauchmelder in Transformatorstationen
- Wärmesensoren
- Flammenmelder
- Gasdetektionssysteme
- Thermografische Überwachung
Je früher eine Anomalie erkannt wird, desto schneller können Schutzmaßnahmen eingeleitet werden.
Schritt 7: Elektrische Schutzsysteme aktivieren
Elektrische Fehler sind eine der häufigsten Ursachen für Ölbrände.
Wichtige Schutzmaßnahmen sind:
- Schutzrelais
- Kurzschlussschutz
- Differentialschutz
- Erdschlussschutz
- Automatische Netzabschaltung
- Schnellabschaltung bei Störlichtbögen
Diese Systeme reduzieren die Energiezufuhr im Fehlerfall innerhalb von Millisekunden.
Schritt 8: Automatische Löschsysteme einsetzen
Für Transformatoren mit Ölfüllung sind spezielle Löschsysteme erforderlich.
Geeignete Lösungen sind:

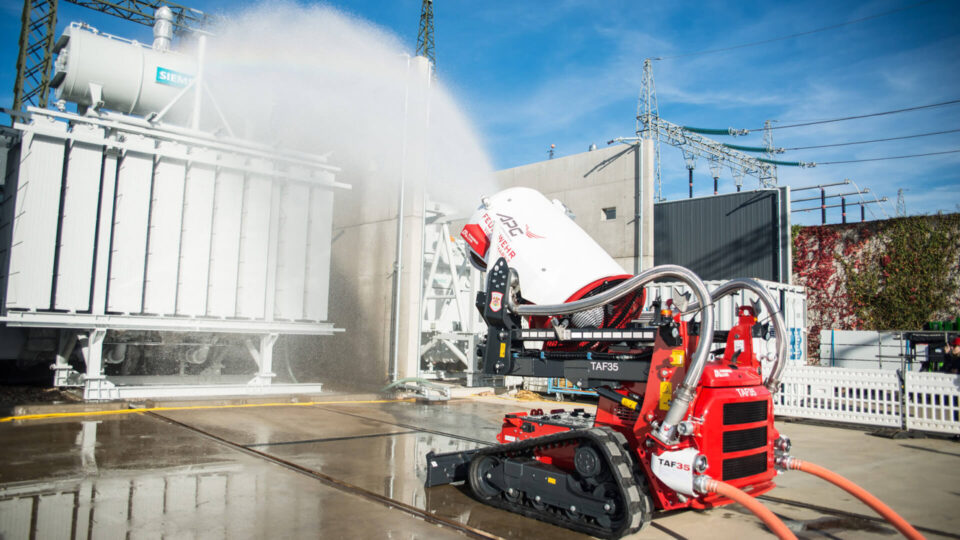

- Wassernebelsysteme zur Kühlung
- Schaumlöschanlagen zur Flächenabdeckung
- Inertgaslösungen für geschlossene Bereiche
- Spezielle Transformator-Löschsysteme
- Kombination aus Kühlung und Abschottung
Ziel ist es, die Ausbreitung des Brandes zu begrenzen und das Öl zu kontrollieren.
Schritt 9: Baulichen Brandschutz berücksichtigen
Bauliche Maßnahmen spielen eine wichtige Rolle bei der Eindämmung von Ölbränden.
Wichtige Elemente sind:
- Brandschutzwände zwischen Anlagenteilen
- Feuerbeständige Kabeltrassen
- Sicherheitsabstände zu anderen Anlagen
- Druckentlastungssysteme
- Abgeschottete Transformatorenbereiche
Diese Maßnahmen verhindern die Ausbreitung auf benachbarte Bereiche.
Schritt 10: Notfall- und Einsatzplanung erstellen
Ein klar strukturierter Notfallplan ist entscheidend für den Ernstfall.
Dazu gehören:
- Alarmierungspläne
- Abschaltprozeduren
- Zusammenarbeit mit Feuerwehr und Einsatzkräften
- Zugangswege für Rettungsteams
- Schulung von Betriebspersonal
- Regelmäßige Übungen
Eine gute Vorbereitung reduziert Reaktionszeiten und Folgeschäden.
Fazit
Brandschutz bei Trafoöl erfordert ein umfassendes und systematisches Vorgehen. Von der Risikoanalyse über die kontinuierliche Überwachung bis hin zu technischen Schutzsystemen und organisatorischer Vorbereitung müssen alle Maßnahmen ineinandergreifen.
Nur durch ein ganzheitliches Konzept lassen sich die Gefahren von Transformatorenöl sicher kontrollieren und sowohl Anlagen als auch Umwelt zuverlässig schützen.
